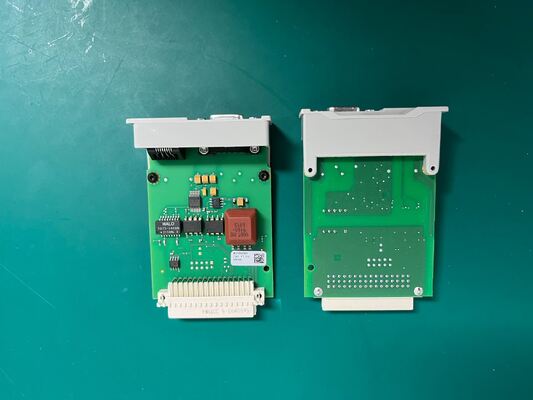

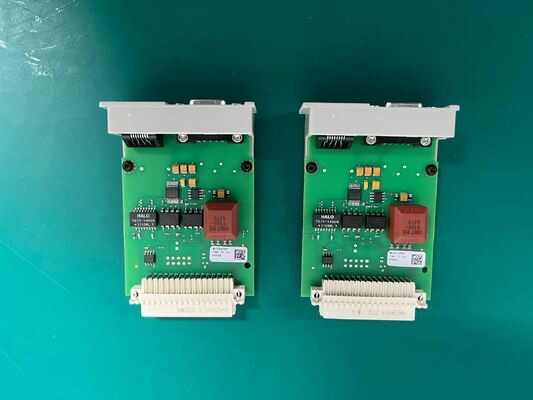

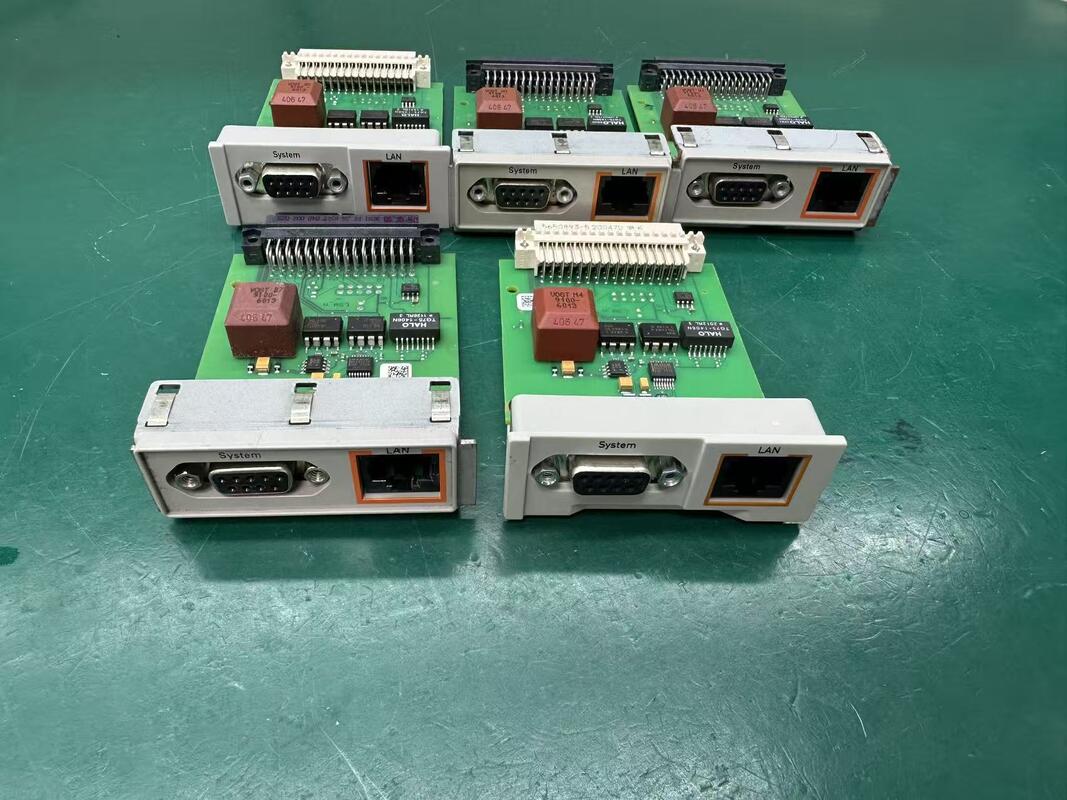

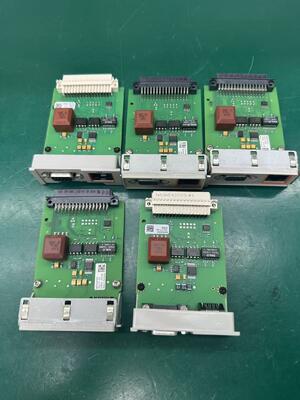

ปริมาตรของ Philip Avalon FM20 / FM30 Fetal Monitor Network Card (LAN Interface)

ข้อมูลพื้นฐาน

• รุ่น: Philip Avalon FM20 (M2702A), FM30 (M2703A)
• ประเภทอินเตอร์เฟซ LAN: โมดูลอินเตอร์เฟซระบบ LAN/RS232 ที่บูรณาการ (ตัวเลือก J70 เลขส่วน M2703-67501)
• มาตรฐานอินเตอร์เฟซ: 10BASE-T Ethernet (IEEE 802.3)
• สปีด แอนด์ ดูเพล็กซ์:10 Mbps เพียง Half-Duplex(ไม่มีการต่อรองอัตโนมัติ ไม่มีการสนับสนุน 100 Mbps)

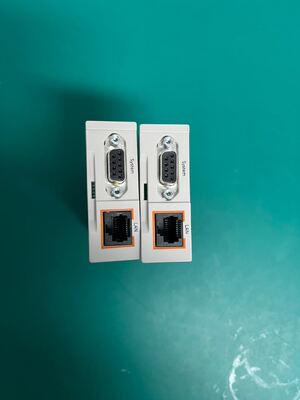

• ท่าเรือ: เครื่องเชื่อม RJ45 หญิง (แผ่นหลัง)

การตั้งค่าเครือข่าย

• การมอบที่อยู่ IP:
  • การตั้งค่า IP สแตติกด้วยมือ (ผ่านเมนูการตั้งค่าจอ)
  • อัตโนมัติBOOTP(DHCP ไม่สนับสนุนเป็นพื้นเมือง; เซอร์เวอร์ BOOTP จําเป็นสําหรับ IP ดินามิก)

• โปรต็อกอลเครือข่าย:
  • TCP/IP (IPv4 เท่านั้น)
  • ข้อความแสดงสัญญาณการเชื่อมต่อ (CI): โหมด Broadcast / Unicast (สําหรับ OB TraceVue / IntelliSpace Perinatal)

• ระบบที่รองรับ: IntelliSpace Perinatal (E.0+), OB TraceVue ระบบการเฝ้าระวังการคลอด
• การสนับสนุนอินเตอร์เฟซสองแบบ: LAN + RS232 ที่แยกตัว (MIB/IEEE 1073) สําหรับเชื่อมต่อ EMR/ระบบติดตามในระยะ paralel (อ่านเฉพาะผ่าน RS232)

อุปกรณ์ไฟฟ้าและความปลอดภัย

• การแยกตัว: ติดกันไฟฟ้าไฟฟ้าโดยสมบูรณ์แบบ (มีคุณภาพทางการแพทย์, ตรงกับ IEC 60601‐1‐2:2014 / EN 60601‐1‐2:2015)
• ความสอดคล้อง EMC: IEC 60601-2, ICES-003 (แคนาดา)
• การบริโภคพลังงาน: < 60 W พลังงานทั้งหมดของจอ (รวมโหลด LAN)

งานด้านร่างกายและการติดตั้ง

• เครื่องเชื่อม: RJ45 (8P8C)
• เคเบิล: สาย Ethernet ประเภท 5e (Cat5e) หรือดีกว่า
• ภาคเครือข่าย: ติดตามและเฝ้าระวัง PC/เซอร์เวอร์ภาคของเครือข่ายท้องถิ่นเดียวกัน(ไม่มีการนําทางผ่านเซบเน็ตโดยซ่อนข้าง)

ข้อความสําคัญ

• LAN คือการปรับปรุงแบบไม่จําเป็น (ตัวเลือก J70); ไม่เป็นมาตรฐานบนหน่วย FM20 / FM30 ฐาน
• เซ็นต์ 10 Mbps half-duplex: พอร์ตสวิทช์เครือข่ายต้องถูกบังคับด้วยมือให้ 10 Mbps / half-duplex (อัตโนมัติการเจรจาปิด) เพื่อหลีกเลี่ยงปัญหาการเชื่อมโยง
