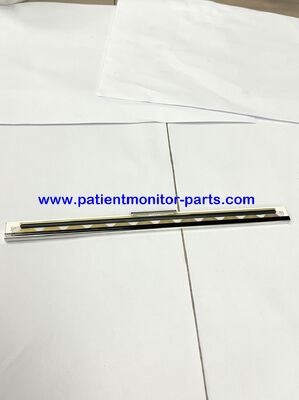

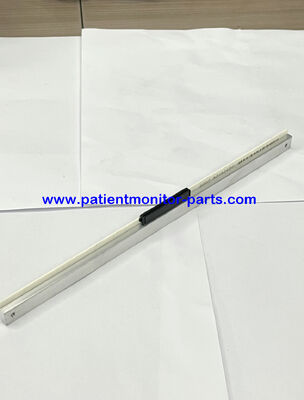

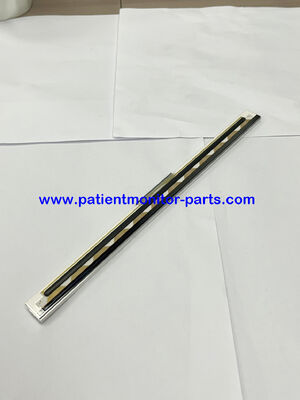

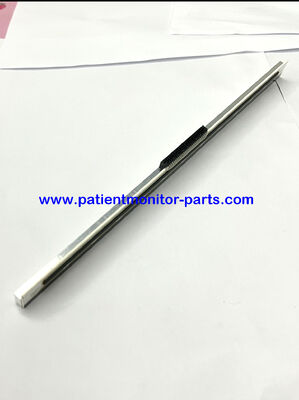

หัวพิมพ์ Philip Avalon FM20 / FM30 (TLPH)

หัวพิมพ์ความร้อน Philip Avalon FM20 / FM30 (TLPH)

1. ข้อมูลพื้นฐาน

• ชื่ออย่างเป็นทางการ: หัวพิมพ์แบบเส้นความร้อน (TLPH)
• รุ่นที่รองรับ: Avalon FM20, FM30 (M2702A, M2703A)
• ประเภทเครื่องพิมพ์: เครื่องบันทึกแบบแถบความร้อนขนาด 6 นิ้ว
• หมายเลขอะไหล่ (ของแท้): 4522 991 25291 (ชุดประกอบ)

2. ความละเอียดทางแสง / การพิมพ์

• ความหนาแน่นของจุด: 8 จุด/มม. (203.2 dpi)
• ความกว้างการพิมพ์ที่มีประสิทธิภาพ: 150 มม. (ความกว้างกระดาษเต็ม)
• จำนวนจุดทั้งหมด: 1200 จุด (150 มม. × 8 จุด/มม.)
• ระยะห่างระหว่างจุด: 0.125 มม. × 0.125 มม.

3. คุณสมบัติทางไฟฟ้า

• แรงดันไฟฟ้าหัวพิมพ์: 5.0 VDC ±5% (ลอจิก) / 24 VDC ±10% (ความร้อน)
• กระแสต่อจุด: ~20–25 mA (สูงสุด)
• ความต้านทานต่อองค์ประกอบ: ~120 Ω (ทั่วไป)
• อินเทอร์เฟซ: สายแพแบบ 50 พิน (ไปยังบอร์ดอะแดปเตอร์เครื่องบันทึก M2703-66430)

4. กลไกและประสิทธิภาพ

• ความเร็วในการพิมพ์:
  • มาตรฐาน: 25 มม./วินาที
  • เร็ว: 50 มม./วินาที (สำหรับการเล่นซ้ำเพื่อตรวจสอบ)

• ช่วงความเร็วของกระดาษ: 1–50 มม./วินาที (กำหนดค่าได้)
• อายุการใช้งาน: ≥1,000,000 บรรทัด (ภายใต้เงื่อนไขที่กำหนด)
• อุณหภูมิการทำงาน: +5°C ถึง +45°C
• อุณหภูมิการจัดเก็บ: -20°C ถึง +60°C

5. ข้อมูลจำเพาะกระดาษ (ที่เข้ากันได้)

• ความกว้างกระดาษ: 150 มม. (แบบ Z-fold หรือม้วน)
• ประเภทกระดาษ: กระดาษความร้อนเกรดทางการแพทย์ (HP 1911A / Philip 453564435211)
• เซ็นเซอร์: เซ็นเซอร์สะท้อนแสงแบบออปติคัล (สำหรับการตรวจจับเครื่องหมายสีดำ)

6. คุณสมบัติหลัก

• การบันทึก 5 ช่องสัญญาณ: FHR1, FHR2, TOCO, MECG, คำอธิบายประกอบ
• ความคมชัดสูง: สำหรับการแสดงผลรูปคลื่น FHR/TOCO ที่ชัดเจน
• ความเสถียรระยะยาว: องค์ประกอบความร้อนเซรามิก, เคลือบป้องกันการกัดกร่อน
