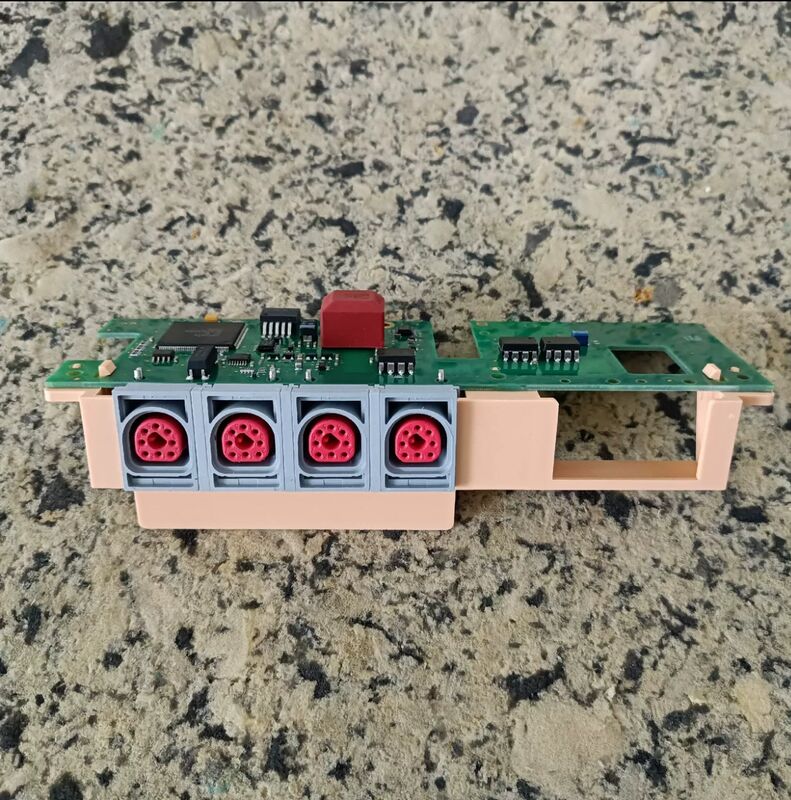

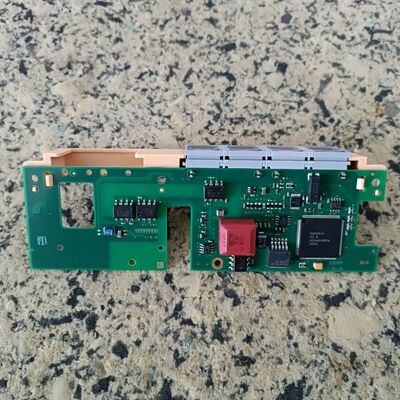

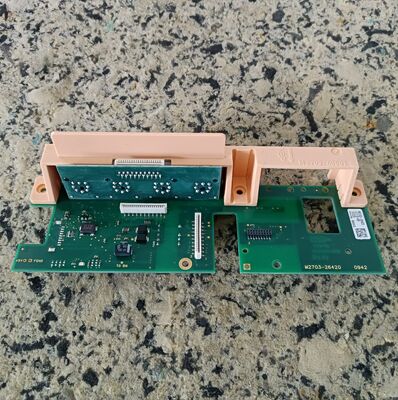

หมายเลขชิ้นส่วน: M2703-26420 / M2703-66420 Philip Avalon FM20/FM30 Interface Board

Philip Avalon FM20/FM30 Interface Board (P/N: M2703-26420 / M2703-66420)

1ข้อมูลพื้นฐาน

• เลขส่วนอย่างเป็นทางการ: M2703-26420 (ยังระบุเป็น M2703-66420)
• อุปกรณ์ที่เข้ากันได้: Philip Avalon FM20 (M2702A), FM30 (M2703A) เครื่องติดตามลูกลูก
• หน้าที่: อินเตอร์เฟซ I/O ฝั่งหน้า และบอร์ดสลับสัญญาณ; เส้นทางสัญญาณของเครื่องแปลงไปยังบอร์ดหลัก
• ขนาดของบอร์ด: ~190 มม × 85 มม
• ชั้น PCB: FR-4 4 ชั้น ระดับการแพทย์

2เครื่องเชื่อมต่อภายนอก (แผ่นหน้า)

3. อินเตอร์เฟซภายใน (ไปยัง Mainboard)

• เครื่องเชื่อม Mainboard: คาเบลเรียบ 50 ปิน (ไปยัง M2703-66450 Main CPU Board)
• ไฟฟ้าเข้า: 24 VDC ± 10%, 5 VDC ± 5% (จากบัส Master Board)
• สายสัญญาณ: อานาล็อก (US/TOCO/MECG) + ดิจิตอล (ID/control) + พลังงาน
• การแยกตัว: การแยกระดับทางการแพทย์ (2500 Vrms) ระหว่างวงจรผู้ป่วยและระบบ

4รายละเอียดไฟฟ้า

• อุทราซาวด์ (สหรัฐ):
  • ความถี่: ด็อปเปลเลอร์กระแทก 1 MHz
  • ความละเอียดในการเข้า: 10 μVpp ̇ 500 mVpp
  • การเพิ่ม: ปรับด้วยซอฟต์แวร์ 060 dB

• TOCO Input:
  • เครื่องเสริมเสียงสะพาน ระยะสัดส่วนแบบอานาล็อก 05 V
  • ความรู้สึก: 2 mV / TOCO หน่วย
  • เครื่องกรอง: 0.05~10 Hz

• MECG Input:
  • ขนาด 3 สายด่วน ความกว้างแบนด์ 0.05-100 Hz
  • เครื่องกรอง 50/60 Hz
  • อุปสรรคการเข้า: > 10 MΩ


5.สิ่งแวดล้อมและความน่าเชื่อถือ

• อุณหภูมิการทํางาน: +5°C ถึง +45°C
• อุณหภูมิการเก็บ: -20°C ถึง +60°C
• ความชื้น: RH 10~95% (ไม่ประปา)
• ความสอดคล้อง: IEC 60601-1, IEC 60601-2-37 (ความปลอดภัยของอุปกรณ์การแพทย์)
• ระยะชีวิต: ≥ 5 ปี (การใช้คลินิก 24/7 ครั้ง)
• การคุ้มครอง ESD: ± 15 kV (อากาศ) ± 8 kV (สัมผัส)

6ลักษณะสําคัญ

• อัตโนมัติการจํากัดตัวแปรฉลาด: สังเกตประเภทเครื่องแปลงเชื่อมต่อ (US/TOCO/MECG)
• การปรับซ้อนสัญญาณ: เปลี่ยนระหว่างสัญญาณแฝดของสหรัฐอเมริกา และเส้นทางไปยัง DSP
• การป้องกันความกระชับกําลังเกิน/ความกระชับกําลังเกิน: ป้องกัน mainboard จากความผิดพลาดของเครื่องแปลง
• ตัวแสดงสถานะ LED: พลังงาน, การล็อคสัญญาณ, การตรวจจับเครื่องแปลง
