นีฮอน โคเด้น Bsm2301 พาวเวอร์บอร์ด U550013B / U550013C
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ต้นฉบับ |
| ชื่อแบรนด์: | nihon kohden |
| หมายเลขรุ่น: | บีเอสเอ็ม2301 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | Negotiation, pls contact me |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | ภายใน 1-2 วันทำการหลังจากยืนยันการชำระเงินแล้ว |
| เงื่อนไขการชำระเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 10 |
|
ข้อมูลรายละเอียด |
|||
| ยี่ห้อ: | Nihon Kohden | แบบอย่าง: | บีเอสเอ็ม2301 |
|---|---|---|---|
| พี.เอ็น: | U550013B / U550013C | การรับประกัน: | 3 เดือน |
| price: | NEGOTIABLE | ||
| เน้น: | U550013C แบอร์ดพลังงาน,บอร์ดพลังงาน bsm2301 |
||
รายละเอียดสินค้า

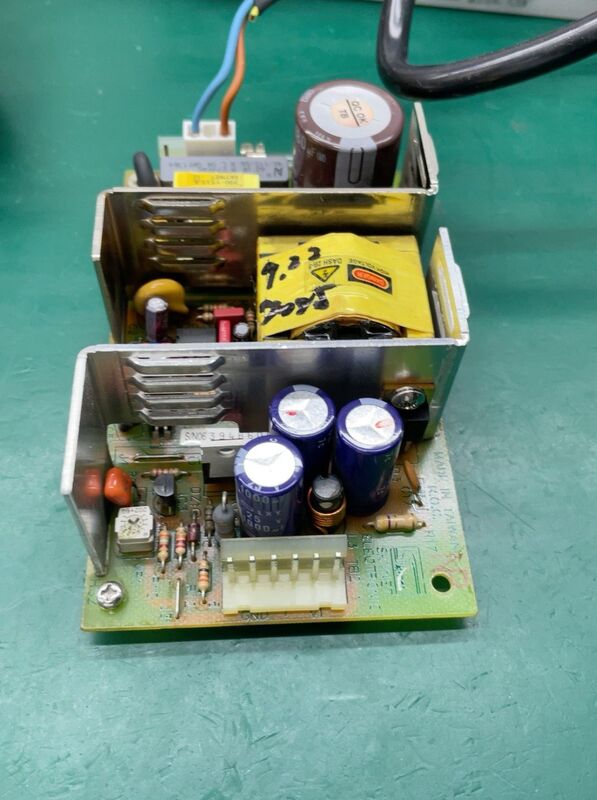

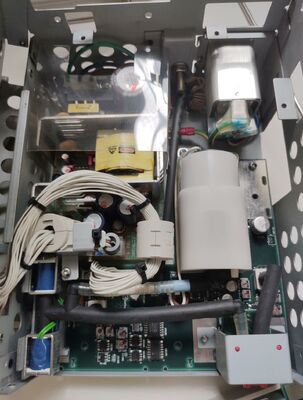

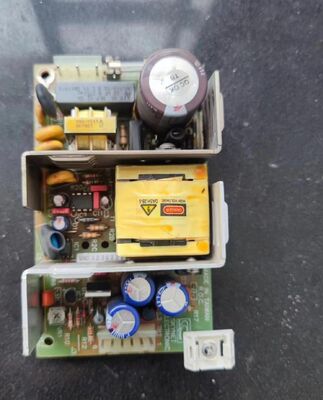

PN:U550013B / U550013C แผงจ่ายไฟ nihon kohden bsm2301
ยี่ห้อ: Nihon Kohden | รุ่นที่ใช้งานได้: BSM-2301A/C/K | หมายเลขอะไหล่: U550013B / U550013C (หน่วยจ่ายไฟ)
1. พารามิเตอร์อินพุตพื้นฐาน
- แรงดันไฟฟ้าอินพุต AC: 100–240 VAC ±10%, สลับอัตโนมัติ
- ความถี่อินพุต AC: 50/60 Hz ±2%
- กระแสไฟฟ้าอินพุต: สูงสุด 1.0 A @ 100 VAC
- การใช้พลังงาน: โหมด AC: สูงสุด 70 VA; โหมดแบตเตอรี่: สูงสุด 40 W
- ฟิวส์: ฟิวส์หน่วงเวลา 2 A / 250 VAC ในตัว (ช่องเสียบ AC)
- อินพุตแบตเตอรี่: 10.8–15.0 VDC (ชุดแบตเตอรี่ Ni-MH แบบชาร์จไฟได้, 10HR-4/3FAUC-NK)
2. พารามิเตอร์เอาต์พุต DC (แผงจ่ายไฟหลัก)
| ช่องเอาต์พุต | แรงดันไฟฟ้า | พิกัดกระแส | โหลดและฟังก์ชัน |
|---|---|---|---|
| +15 VDC | +15.0 V ±5% | สูงสุด 3.0 A | ระบบหลัก, วงจรอนาล็อก, แบ็คไลท์, โมดูล NIBP/IBP |
| +5 VDC | +5.0 V ±3% | สูงสุด 2.5 A | ลอจิกดิจิทัล, CPU, หน้าจอสัมผัส, โมดูลอินเทอร์เฟซ |
| +3.3 VDC | +3.3 V ±3% | สูงสุด 1.5 A | MCU, หน่วยความจำ, วงจรการสื่อสาร (แปลง DC-DC จาก +15 V) |
| -5 VDC | -5.0 V ±5% | สูงสุด 0.5 A | การปรับสภาพสัญญาณอนาล็อก (ECG/Resp) |
| +6 VDC | +6.0 V ±5% | สูงสุด 1.0 A | โมดูลบันทึกเสริม (WS-231P) |
3. ข้อมูลจำเพาะทางกายภาพและสิ่งแวดล้อม
- ขนาดแผง: ประมาณ 150 × 100 × 35 มม. (ย×ก×ส)
- น้ำหนัก: ประมาณ 0.45 กก.
- อุณหภูมิขณะทำงาน: 0 °C ถึง +40 °C
- อุณหภูมิในการจัดเก็บ: -20 °C ถึง +60 °C
- ความชื้นสัมพัทธ์: 30%–85% RH (ไม่ควบแน่น)
- ระดับความสูง: ขณะทำงาน: -500 ม. ถึง 3,000 ม.; ขณะจัดเก็บ: -500 ม. ถึง 13,100 ม.
4. คุณสมบัติการป้องกันและความปลอดภัย
- การป้องกันแรงดันเกิน (OVP): ทำงานที่ >16.5 V (+15 V), >5.5 V (+5 V)
- การป้องกันกระแสเกิน (OCP): ปิดอัตโนมัติเมื่อกระแสเกินสำหรับเอาต์พุตทั้งหมด
- การป้องกันการลัดวงจร (SCP): การจำกัดกระแสแบบพับกลับ, กู้คืนอัตโนมัติ
- แรงดันไฟฟ้าฉนวน: 4,000 VAC (อินพุตถึงเอาต์พุต, เกรดทางการแพทย์)
- กระแสไฟรั่ว: <100 µA (กระแสไฟรั่วผู้ป่วย, เป็นไปตามมาตรฐาน IEC 60601-1)
- การปฏิบัติตามข้อกำหนด EMC: IEC 60601-1-2, EN 55011 Class B (การปล่อยสัญญาณ)
5. การควบคุมและอินเทอร์เฟซ
- การควบคุมพลังงาน: MCU จัดการพลังงานในตัว, สลับ AC/แบตเตอรี่อัตโนมัติ
- การชาร์จแบตเตอรี่: ชาร์จปกติ: 370 mA (สูงสุด 16 ชม.); ชาร์จแบบหยด: 370 mA (ช่วง 1.2 วินาที / 1 นาที)
- ขั้วต่อ:
- CN401: เอาต์พุตหลักไปยังแผงหลัก (+15V, +5V, GND, สัญญาณควบคุม)
- ช่องเสียบ AC: ช่องเสียบ IEC C6 พร้อมฟิวส์และขั้วต่อสายดิน
- ขั้วต่อแบตเตอรี่: CN1401 (อินพุต 10.8–15 VDC)
6. มาตรฐานการปฏิบัติตามข้อกำหนด
- ความปลอดภัย: IEC 60601-1:2005, IEC 60601-2-49 (ความปลอดภัยอุปกรณ์ไฟฟ้าทางการแพทย์)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- ประสิทธิภาพ: ข้อกำหนด PSU ทางการแพทย์ภายในของ Nihon Kohden
หมายเหตุสำคัญ
- PSU นี้ใช้ร่วมกับซีรีส์ BSM-2303/2304/2351 (ข้อกำหนดเอาต์พุตหลักเหมือนกัน)
- +3.3 V สร้างขึ้นโดยตัวแปลง DC-DC บนบอร์ดจากเอาต์พุต +15 V หลัก
