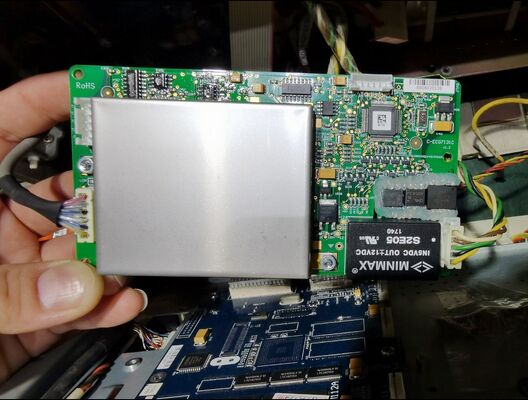

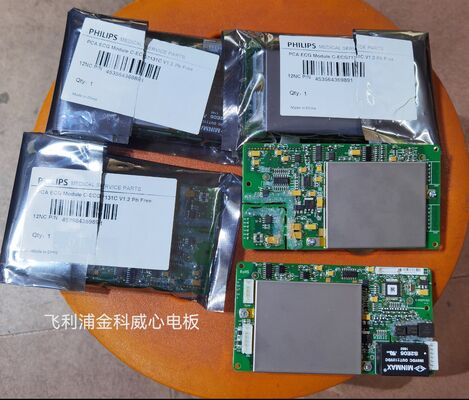

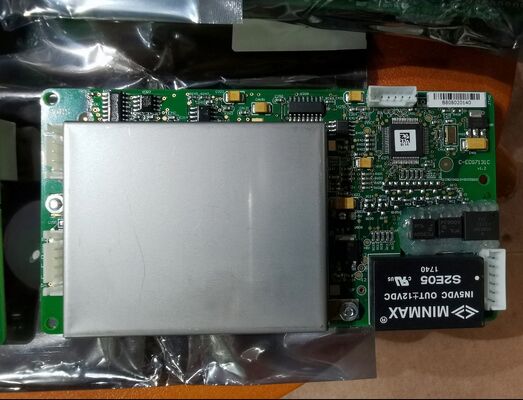

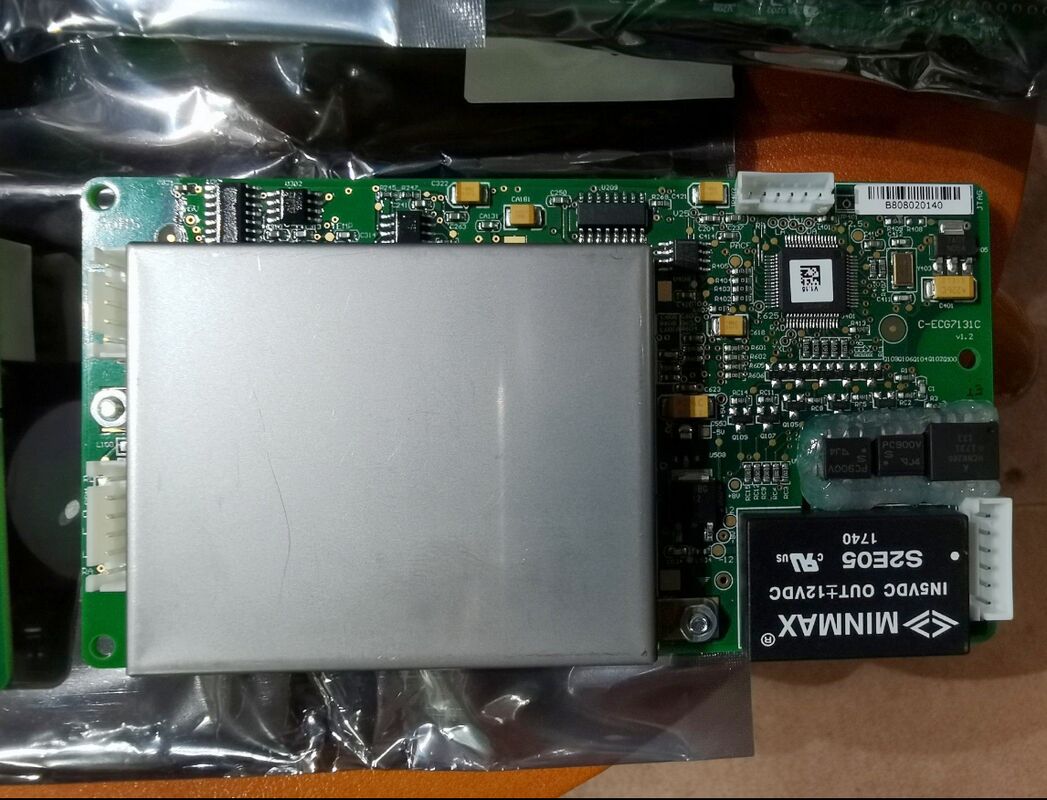

แผงวงจร ECG Philip GOLDWAY G30 G40 PN 45356436891

Philip GOLDWAY G30 G40 PN:45356436891 ECG BOARD

Goldway G30 / G40 ECG Board (ECG Module) ข้อมูลจำเพาะทางเทคนิคภาษาอังกฤษ

1. การกำหนดค่า ECG พื้นฐาน

• ระบบ Lead: เลือกได้ 3-lead / 5-lead
  • 3-lead: I, II, III
  • 5-lead: I, II, III, aVR, aVL, aVF, V (รองรับการแสดงผล 7-lead พร้อมกัน)

• โหมด ECG: เลือกโหมด Monitoring / Diagnostic / Surgery ได้
• Input Impedance: ≥100 MΩ (โหมดทั่วไป)
• อัตราส่วนการปฏิเสธโหมดทั่วไป (CMRR): ≥100 dB (50/60 Hz)
• การป้องกันการกระตุกหัวใจ (Defibrillation Protection): ป้องกันการกระตุกหัวใจ สามารถทนต่อการกระตุกหัวใจแบบสองเฟส 360J; กู้คืนอัตโนมัติหลังการกระตุก
• การระงับสัญญาณรบกวนจากการผ่าตัดด้วยไฟฟ้า (Electrosurgical Interference Suppression): ตัวกรองป้องกัน ESU ในตัว

2. การวัดอัตราการเต้นของหัวใจ (HR)

• ช่วงการวัด:
  • ผู้ใหญ่/เด็ก: 15–300 bpm
  • ทารกแรกเกิด: 15–350 bpm

• ความแม่นยำ: ±5 bpm หรือ ±1% ของค่าที่อ่านได้ แล้วแต่ว่าค่าใดจะมากกว่า
• ความละเอียด: 1 bpm
• ขีดจำกัดการแจ้งเตือน: ตั้งค่าขีดจำกัดหัวใจเต้นช้า/เร็วได้

3. รูปคลื่น ECG และ Gain

• การตั้งค่า Gain: ×1/4, ×1/2, ×1, ×2, ×4, Auto (ปรับ Gain อัตโนมัติ)
• ความเร็วรูปคลื่น (Sweep Speed): 6.25, 12.5, 25, 50 mm/s (เลือกได้)
• แบนด์วิดท์:
  • โหมด Monitoring: 0.5–40 Hz
  • โหมด Diagnostic: 0.05–100 Hz
  • โหมด Surgery: 0.5–20 Hz (ป้องกันการรบกวน)


4. การวิเคราะห์ ST Segment

• ช่วงการวัด: -2.0 mV ~ +2.0 mV (โหมด Diagnostic: -0.8 ~ +0.8 mV)
• ความแม่นยำ: ±0.02 mV หรือ ±5% ของค่าที่อ่านได้ แล้วแต่ว่าค่าใดจะมากกว่า
• ช่องสัญญาณ: การตรวจสอบ ST 4 ช่องสัญญาณ (V, I, II, III)

5. การตรวจจับภาวะหัวใจเต้นผิดจังหวะและ Pacemaker

• การวิเคราะห์ภาวะหัวใจเต้นผิดจังหวะ: การแจ้งเตือนภาวะหัวใจเต้นผิดจังหวะ 13 รายการ (รวมถึง PVC, Bigeminy, Trigeminy, VT, Bradycardia, Tachycardia, Missed Beat, Pause, R-on-T ฯลฯ)
• การตรวจจับ Pacemaker: ใช่; ตรวจจับพัลส์ Pacemaker แบบไม่ประสาน/ประสาน, ความกว้างพัลส์ ≥0.1 ms

6. พารามิเตอร์ทางกายภาพและไฟฟ้า

• ขนาดบอร์ด: ประมาณ 145 × 100 × 20 มม. (บอร์ดโมดูล ECG)
• แหล่งจ่ายไฟ: DC 5V ±5%, 300 mA (จากเมนบอร์ดของจอภาพ)
• อุณหภูมิในการทำงาน: 0–40 °C
• อุณหภูมิในการจัดเก็บ: -20–60 °C
• ความชื้น: 30%–85% RH (ไม่ควบแน่น)

7. มาตรฐานการปฏิบัติตามข้อกำหนด

• IEC 60601-1, IEC 60601-2-27 (ความปลอดภัย ECG)
• EN 60601-1-2 (EMC)

ความแตกต่างที่สำคัญ: G30 vs G40 ECG Board

• G30: หน้าจอ 10.4", ECG พื้นฐาน/ภาวะหัวใจเต้นผิดจังหวะ/ST, ไม่รองรับการขยาย CO&sub2;/IBP (บอร์ด ECG มีสเปกหลักเหมือนกัน)
• G40: หน้าจอ 12.1", พารามิเตอร์หลัก ECG เหมือนกัน, รองรับโมดูล IBP/CO&sub2; คู่เสริม (บอร์ด ECG ทำงานเหมือนกับ G30)
