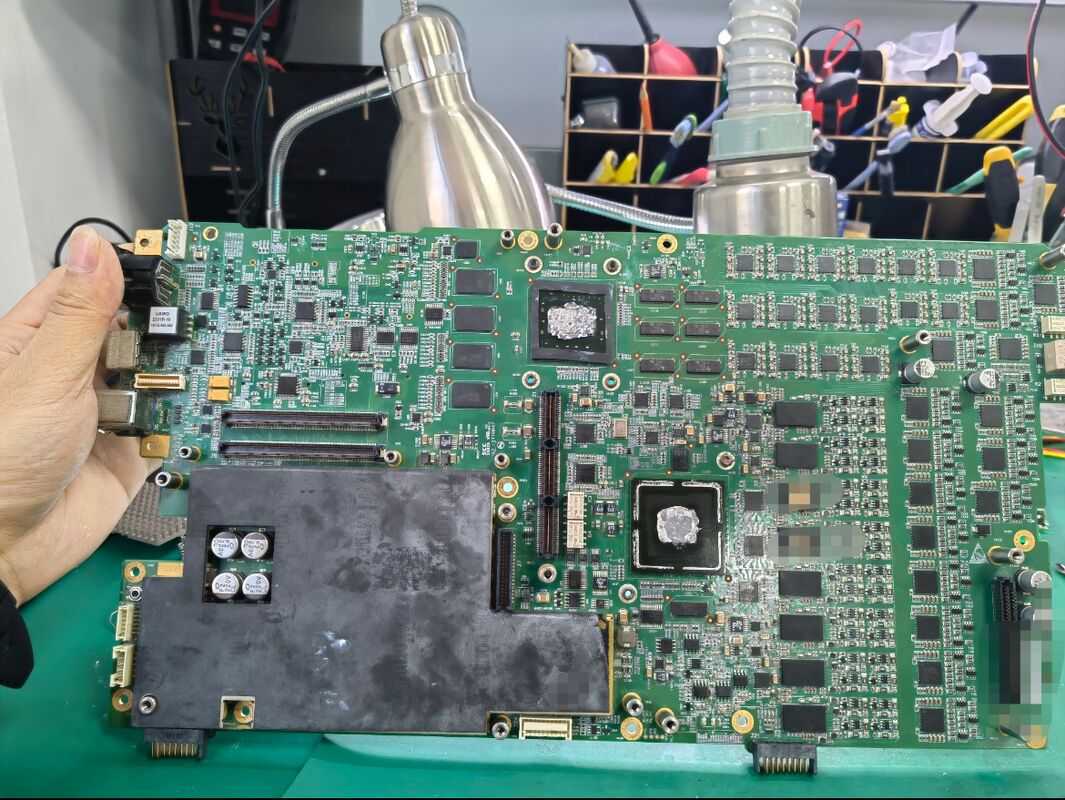

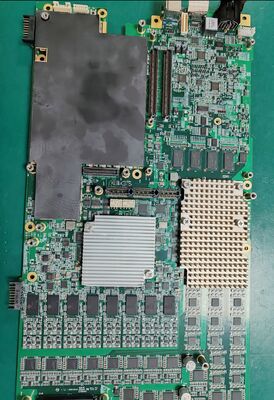

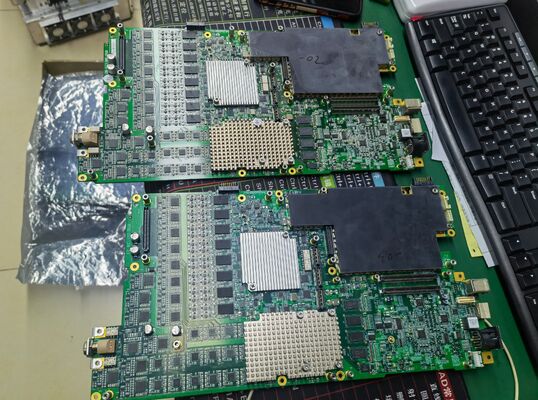

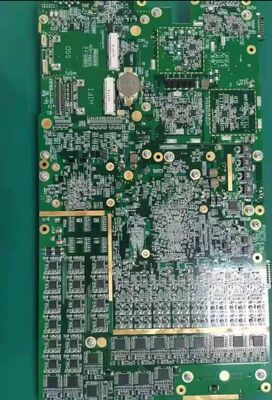

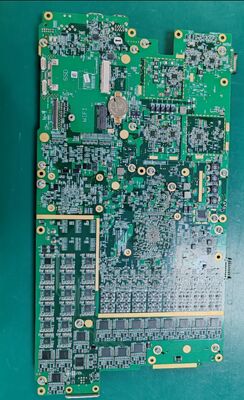

รายละเอียด Mainboard อัลตราซาวด์ Mindray M9

1. โมเดลหลักและสถาปัตยกรรม

• เลขส่วนของ Mainboard:
  • รุ่นมาตรฐาน:115-023067-00
  • เวอร์ชั่นระดับสูง (M9GI/EDP):115-048333-00

• สถาปัตยกรรมแพลตฟอร์ม:mQuadro แพลตฟอร์มการถ่ายภาพคู่หลายช่องทาง(สถาปัตยกรรมการประมวลผลเสียงฉาย ultrasound ของMindray)
• โมดูลบนเครื่อง: ฝั่งหน้า (TR FPGA), ฝั่งหลัง (COME/PC Module), การบริหารพลังงาน (EC), การติดตามระบบ (SM), PHV High-Voltage Board

2. การประมวลผลสัญญาณด้านหน้า (อัลตราซาวด์ TX / RX Core)

• ช่อง TX/RX:65 ช่องทางที่สามารถตั้งค่าได้ 128
  • TR64 Subboard: การสนับสนุนการขยายช่อง 1 ช่อง 64

• การควบคุมหลัก FPGA:TRA FPGA(ตัวควบคุมส่ง/รับเสียงฉายเสียงพิเศษ)
• การปรับปรุงหลายรั้ว: สูงสุด12 ช่วงขนานต่อเหตุการณ์การส่ง(ขยายความเร็วเฟรมและความละเอียดของเวลา)
• อินเตอร์เฟซซอง:
  • 1 × สนามสัญจรหลัก (เข้ากันได้กับ phased array, linear, convex, micro-convex)
  • รองรับ 3T Single-Crystal Probes, 4D / TEE อินเตอร์เฟซพิเศษ


3. การประมวลผลด้านหลังและระบบโมดูล

• เครื่องประมวลผลหลัก: โมดูล COME (โมดูล PC, พลาตฟอร์มด็อปปเลอร์พิเศษ)
• อินเตอร์เฟซในการเก็บข้อมูล:
  • M.2 SSD: มาตรฐาน 128GB / 240GB (ขยายได้)
  • สล็อต WLAN M.2 สําหรับโมดูล Wi-Fi

• แสดงผลการออก:
  • ผลิตโดยตรงของ EDP: จอ LED ขนาด 15.6 นิ้ว 1920×1080
  • จอแสดงผลภายนอก HDMI: สนับสนุนจอภายนอกความละเอียดสูง

• Port I/O ภายนอก:
  • 2x USB 3.0, Wi-Fi, DICOM Ethernet, เครื่องกระตุ้น ECG
  • อินเตอร์เฟซการบริหารพลังงาน, แฟน, คีย์พาด, แบตเตอรี่


4การจัดการพลังงานและระบบ

• การจัดการพลังงาน (EC): ระบบควบคุมการเปิด/ปิดไฟฟ้า, การควบคุมความดัน, การป้องกันความดันเกิน
• การติดตามระบบ (SM): ติดตามความดันในเวลาจริง ความเร็วของพัดลม อุณหภูมิ สถานะของแบตเตอรี่
• บอร์ดไฟฟ้าความดันสูง PHV: สร้างผลักดันแรงดันสูงที่สามารถโปรแกรมได้ สําหรับการกระตุ้นซอนด์

5. การถ่ายภาพและการสนับสนุนการทํางาน

• รูปแบบที่สนับสนุน: B/M, Color Doppler, PW/CW, HPRF, TDI, Elastography, การถ่ายภาพความแตกต่าง
• การประมวลผลที่ก้าวหน้า: iClear การลดความรําคาญแบบปรับปรุง, iBeam การผสมผสานพื้นที่, FCI การผสมผสานความถี่, THI การถ่ายภาพความสอดคล้องของเนื้อเยื่อ
• อัตราการถ่ายภาพสูงสุด:1048 fps(โหมดด็อปปเลอร์/กระแส)
• ความลึกภาพสูงสุด:39 ซม.(ลูกท้องบานบาน)

6. ภาพและความเข้ากันได้

• ขนาดประมาณ320 × 260 × 25 มม.(เมนบอร์ดพกพา)
• รุ่นที่เข้ากันได้: M9, M9CV, M9GI, M9T, M9Vet
• อุณหภูมิการทํางาน0°40°C(ระดับระบบ)
